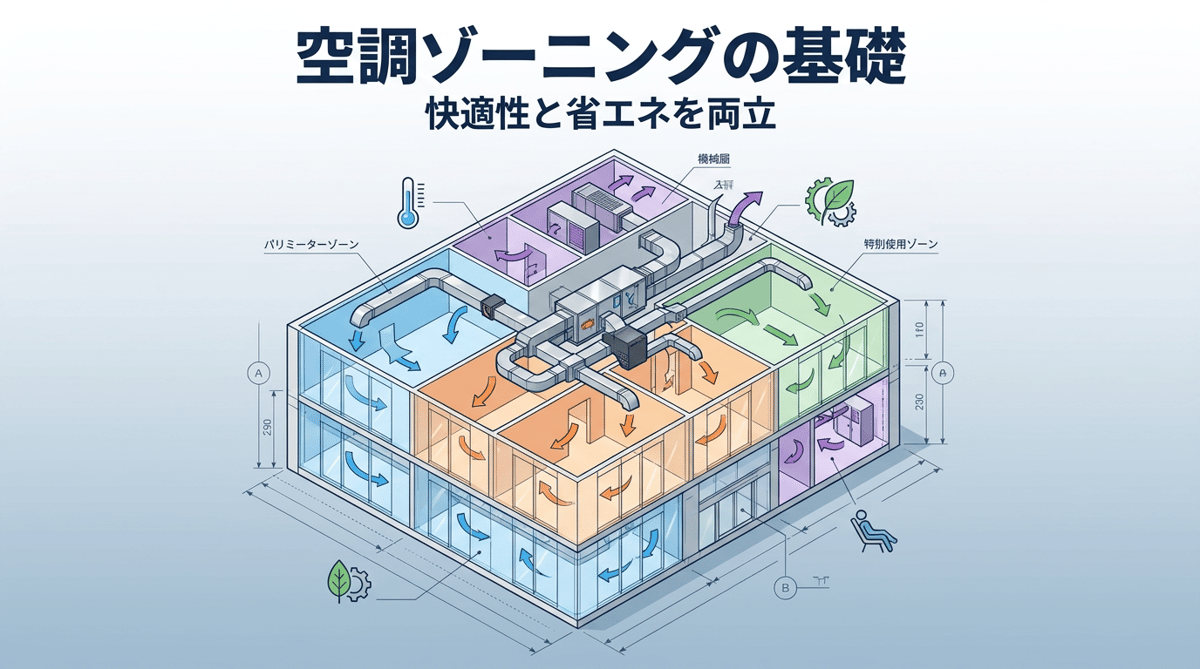

空調ゾーニングの考え方｜用途・方位・運転時間と制御ゾーンの実務

空調ゾーニングが快適性と省エネを左右する理由

空調ゾーニングとは、建物内を空調特性の異なるエリアに区分し、各ゾーンに最適な空調系統と制御を計画する手法です。ゾーニングが不適切だと、同じ系統内で冷房と暖房が同時に必要になる、温度ムラやショートサイクル運転を招く、部分負荷時の効率が低下する、テナント別課金がそろわない、といった複数の不具合が同時に起こります。逆に、ゾーニングが適切であれば、同じ設備能力でも快適性と年間エネルギー性能が大きく向上します。本記事では、ゾーニング検討の基本フロー、用途・方位・運転時間という3つの基本軸、特殊用途への対応、VAVやVRFによる制御ゾーンと空調系統の関係、防火区画やテナント区画との整合までを、設計実務の視点で整理します。

ゾーニング検討の基本フロー

ゾーニングの検討は概ね次の流れで進めます。第一に、平面図をベースに用途区分（一般執務・会議室・共用部・特殊室・テナントエリアなど）を色分けします。第二に、外壁面に対してペリメーターゾーンとインテリアゾーンを設定し、方位ごとに区分します。第三に、運転時間帯を整理し、標準運転・時間外運転・24時間運転の3区分を重ねます。第四に、各ゾーンの熱負荷と必要換気量を計算し、空調方式（セントラルAHU・VAV・VRF・FCUと外調機の組み合わせなど）と組み合わせて、空調機・代表サーモスタット・制御ゾーンの割付を検討します。最後に、天井裏スペース、PS・空調機械室位置、防火・防煙区画、テナント区画といった制約条件と整合させて、ゾーン区分と系統セグメンテーションを確定します。

ゾーニングは、ゼロから新たに作り出す作業というより、意匠設計者のゾーニング、建主の使い方、将来のテナント入替計画といった「建物の使われ方」を設備側に翻訳する作業と捉えると腰が据わります。そうした意味でも、基本計画の早期段階で意匠・テナントコーディネーターと主要ゾーンの考え方をすり合わせておくのが効率的です。

ゾーニングの3つの基本軸

用途によるゾーニング

建物内の用途が異なるエリアは、それぞれ空調の要求条件が大きく異なります。一般執務エリア・会議室・サーバールーム・飲食テナント・駐車場・給湯コーナー・コピーコーナーなど、温湿度条件・運転時間・内部発熱・換気量が異なる用途は、原則として別ゾーンとします。とくにサーバールームと電気室は24時間365日の冷房が必要で、一般オフィスと同一系統にすると夜間・休日の運転効率が大幅に低下します。飲食テナントは厨房排気量が多くメイクアップエアを伴うため、専用の外気処理系統と、一般テナントと独立した冷暖房系統を組み込むのが一般的です。

会議室やホール、セミナールームといった在室人員の変動が大きいスペースは、一般執務エリアと分けて個別制御としておくと、不使用時のエネルギー削減と、使用時のピーク負荷への対応がしやすくなります。OA機器が集中するUPS室・MDF室・複合機室なども、発熱量と運転時間の特性が一般執務と異なるため、別ゾーン化が基本です。

方位によるゾーニング（ペリメーター／インテリア）

外壁・窓に面するペリメーターゾーンと、建物内部のインテリアゾーンでは、負荷特性が根本的に異なります。ペリメーターは日射負荷と外気温の影響を直接受け、冬季は暖房、夏季は冷房・除湿負荷が集中します。インテリアは照明・OA機器・人体の内部発熱が支配的で、冬季でも冷房需要が残ることが少なくありません。このため、ペリメーターとインテリアは別系統として制御を独立させるのが原則で、これを誤ると「窓際は寒いのに内側は暖かい」といった不満が出やすくなります。

ペリメーターゾーンの幅は一般に外壁から3〜5m程度とされますが、窓面積比（WWR）、ガラス性能、日射遮蔽装置（庇・ブラインド等）の有無によって調整が必要です。高性能Low-Eガラスや日射遮蔽装置を採用した場合は、日射負荷が抑えられるためペリメーターの幅を狭く、または一部ゾーンをインテリア同等の制御に取り込む設計も可能です。方位別に見ると、南面は冬季の日射取得が大きく暖房負荷が小さい反面、夏季は日射制御が重要で、西面は午後の低角度日射により夏季冷房負荷が最大になる傾向があります。このため、大規模オフィスではペリメーターを東・西・南・北の方位ごとにさらに細分化し、それぞれ独立制御とするケースも一般的です。

運転時間によるゾーニング

運転時間帯が異なるエリアを別系統にするのは、省エネ設計の基本です。標準的なオフィスの空調運転時間は8時〜20時程度ですが、警備室・防災センター・サーバールーム・MDF室といった24時間運転エリアと、時間外使用がある会議室・ラウンジ・テナント休憩室は、一般執務と分けて初めて独立運転が可能になります。テナントビルではテナントごとに使用時間と休日が異なることが多いため、個別運転・個別課金に対応できるゾーニングが求められます。

設計者が見落としがちなのは、「時間外勤務に伴う部分運転」です。列やブロックの最小単位で一部だけ起動できるゾーニングとしておかないと、フロア一括で起動せざるを得ず、年間エネルギーを無駄に増やしてしまうリスクがあります。BEMSと連携したスケジュール運用とセットで、設備設計時点からフレキシビリティを確保しておきましょう。

特殊用途のゾーニング

サーバールーム・電気室は年間冷房が基本で、一般空調とは完全に独立した系統とします。冷却能力のN+1冗長構成、フォールトトレラントなシステム、漏水検知と連動警報、独立の避雷・接地といった信頼性要件を含め、UPS室や蓄電池室の発熱処理まで含めた計画とします。最近は高密度サーバーラックの冷却に、リアドア型冷房機やコールドアイル／ホットアイル方式を採用する事例も増えています。

クリーンルームは清浄度クラス（ISOクラスやFED-STD-209クラス）に応じた換気回数・フィルター選定（HEPA・ULPA）・陽圧管理のための給排気バランス設計が重要です。クリーンルームとその前室・一般区画の間で差圧を段階的に付けるため、ゾーンごとの外気量・排気量・差圧制御を個別に計画します。実験室やドラフトチェンバーを使う区画では逆に陰圧管理が必要で、同じ考え方を逆向きに適用します。

厨房エリアは大量の排気を伴うため、給気（メイクアップエア）の計画が不可欠です。排気フードの捕集率と必要排気量を算定し、不足分を外調機や厨房用スポットクーラーで補います。給気不足のまま運用されると、厨房が陰圧になりすぎて冷蔵庫やガス機器の不具合を起こしたり、隣接客席へ臭気が漏れたりといったトラブルにつながります。厨房排気と一般トイレ排気は必ず別系統とし、厨房排気にはグリストラップと保守点検スペースを忘れずに計画します。

制御ゾーンと空調系統の関係（VAV・VRF・BEMS）

ゾーニングを設計に落とす際は、「サーマルゾーン（負荷特性で区分したエリア）」と「制御ゾーン（個別に温度制御できる単位）」の違いを意識すると整理しやすくなります。セントラルAHU＋VAV方式では、AHU1台がサービスするサーマルゾーンの中を、VAVダンパーとサーモスタットで複数の制御ゾーンに分割します。例えば、ワンフロアのAHUをペリメーターとインテリアの2つのサーマルゾーンに分け、その中をテナント区画や会議室ごとの制御ゾーンに細分化する、といった使い方です。

VRF方式では、室外機1台に対して複数の室内機を接続し、室内機ごとの個別制御と、室外機グループごとの冷暖切換が基本です。ペリメーターとインテリアが同一冷暖モードにしか設定できない2管式VRFだと、冬季にペリメーターが暖房、インテリアが冷房という状況に対応できません。ペリメーターとインテリアで冷暖同時運転が必要な規模のオフィスでは、冷暖同時運転型VRF（3管式・ハイブリッド型）を採用するか、ペリメーターとインテリアを別の室外機グループとして分離する設計とします。

BEMSを導入する場合、ゾーニングはデータ収集・制御・課金の単位とも一致させます。テナントごとの電力・冷暖房エネルギー課金に対応するためには、テナント区画とゾーニングの境界を一致させ、電力量計や冷暖房量計（冷温水流量計・熱量計など）をテナントごとに設ける計画とします。設備設計時点で、課金・計量の単位とゾーニングを揃えておくと、運用フェーズでのテナント対応や省エネ分析がぐっとスムーズになります。

防火区画・テナント区画・課金単位との整合

ゾーニングは空調負荷だけで決まりません。防火区画・防煙区画をまたいでダクトを伸ばすと、防火ダンパー（FD・SFD）や防煙ダンパーが増えてコスト・圧損・メンテナンス負担が増加します。可能な限りゾーン境界と防火・防煙区画境界を揃え、区画をまたぐダクト本数を最小化するのが設計の鉄則です。荷重や階高に余裕がある限り、区画ごとに空調機・全熱交換器を分けて独立化してしまうほうが、長期視点ではシンプルで安全になるケースもあります。

テナントビルでは、テナント区画の最小単位とゾーニングを揃えるのが原則です。スケルトン状態や上階の階高余裕、将来の分割・結合に備えて、グリッド状にAHU供給エリアを設定し、VAVダンパーや個別FCUでテナントグリッドごとに制御を独立させる作りとしておくと、レイアウト変更と干渉せずにテナント入替えに対応できます。VRFでは、テナントごとに独立した冷媒系統とせず、室内機グループ分けとリモコン・コントローラの分離によってテナント独立運用を可能にします。

課金単位との整合も重要です。テナントごとに電力量と冷暖房エネルギーを課金する賃貸オフィスでは、ゾーンごとに独立した量計と課金データが取れるように設備を作り込みます。課金単位とゾーニングがずれると、運用フェーズでの課金・按分・テナント負担逆算が手作業になるため、設備設計者とビルオーナーとの事前調整が不可欠です。

ゾーニングでよくある失敗と回避策

ペリメーターとインテリアを同一系統にしてしまうと、冬季にペリメーターが暖房を必要とする一方でインテリアが冷房を必要とする状況に対応できず、どちらかが不快な状態になります。VRFで冷暖同時運転型を採用する方法もありますが、設備コストと冷媒配管の複雑さが増すため、まずは系統分けを徹底するのが基本です。同様に、サーバールームや電気室を一般オフィスと同一系統にしてしまうと、夜間のサーバー冷房のためにフロア一括で空調を動かさざるを得ず、夜間エネルギーが跳ね上がります。

将来のテナント入替や用途変更を考慮しないゾーニングも問題です。とくにテナントビルでは、入替えのたびに空調工事が発生するようなゾーニングは避けねばなりません。テナント区画の最小単位に揃えたグリッドゾーニングと、個別FCUやVAVダンパーによる独立制御をあらかじめ仕込んでおくと、多くのテナントリクエストに設備工事なしで対応できます。

天井裏スペースの制約を無視したゾーニングも、よく見られる失敗です。ゾーンが多すぎるとダクトルートや冷媒配管ルートが複雑化し、天井裏に収まらなくなることがあります。ゾーン数と天井裏スペースのバランスを意匠設計者と早期に協議し、グリッドゾーニングやVAVゾーニングといった汎用性の高いアプローチで、柔軟性と天井裏の納まりやすさを両立させるのが設計者の腕の見せ所です。

まとめ

空調ゾーニングは、用途・方位・運転時間の3つの軸を基本に、特殊用途の独立化、制御ゾーンと空調系統の関係（VAV・VRF・BEMS）、防火区画やテナント区画・課金単位との整合までを含めて検討します。ペリメーターとインテリアの分離、サーバールームや厨房など特殊用途の独立系統化、テナントグリッドと揃えた柔軟なゾーニング、天井裏スペースとのバランスといったポイントを押さえることで、快適性と省エネ、長期運用との両立を図れます。基本計画の早期段階から意匠・構造・テナントコーディネーターと連携し、「使われ方」の進化に耐えるゾーニングを目指しましょう。当ポータルのゾーニング検討チェックツールも、初期検討の効率化にぜひご活用ください。
