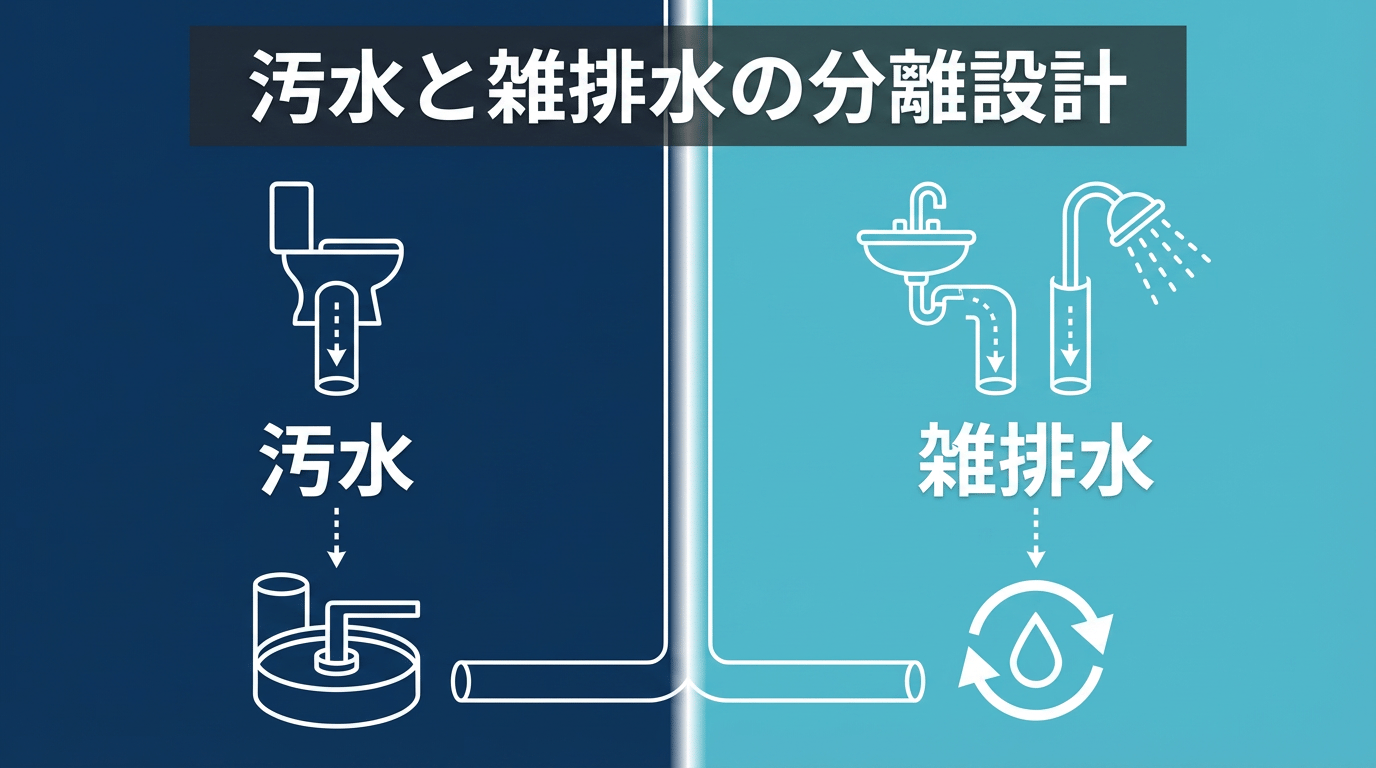

汚水と雑排水の分離設計とは

排水設計において、汚水（大小便器からの排水）と雑排水（洗面・台所・浴室からの排水）を分離するか合流させるかの判断は、建物の排水計画における基本的かつ重要な設計事項です。

この判断は、公共下水道の方式・建物用途・将来の中水利用の有無など複数の要因によって決まります。また、排水中の油脂・固形物・有害物質を捕集する阻集器（トラップ）の選定も排水設計の重要な要素です。本記事では、合流式・分流式の判断基準から阻集器の種類と選定、排水配管の設計ポイントまで、建築設備設計者に必要な実務知識を網羅的に解説します。

汚水・雑排水・特殊排水の違い

排水設計では、排水の性質に応じて以下の3種類に分類します。

汚水とは

汚水とは、大便器・小便器からの排水を指します。し尿を含むため有機物濃度が高く、臭気が強いのが特徴です。排水配管には十分な通気と確実なトラップ封水が必要です。

雑排水とは

雑排水とは、洗面器・台所・浴室・洗濯機などからの排水を指します。汚水に比べて有機物濃度は低いですが、油脂・洗剤・食品残渣などを含むため、配管の汚れや詰まりの原因になりやすい特徴があります。中水利用（リサイクル）の原水として活用できる可能性がある点も重要です。

特殊排水とは

特殊排水とは、通常の汚水・雑排水以外の、特別な処理が必要な排水を指します。具体的には、工場の生産排水、病院の感染性排水、実験室の薬品含有排水などが該当します。これらは必ず分離し、排水基準を満たすための前処理を行ったうえで放流します。

合流式・分流式の特徴と判断基準

分流式のメリット・デメリット

分流式は、汚水と雑排水を別系統の配管で排水する方式です。

• 臭気対策に有利：汚水系統を独立させることで、雑排水系統への臭気の逆流を防止できる
• 中水利用に対応可能：雑排水を別系統で集めることで、将来の中水利用（トイレ洗浄水等）の原水として活用できる
• 維持管理が容易：排水系統ごとに問題箇所を特定しやすく、メンテナンス性が向上する
• デメリット：配管が2系統になるため、コストが増加し、配管スペース（パイプシャフト・天井裏）が必要

合流式のメリット・デメリット

合流式は、汚水と雑排水を1系統の配管で排水する方式です。

• コスト削減：配管が1系統で済むため、材料費・施工費を抑えられる
• スペースの節約：パイプシャフトや天井裏の配管スペースを削減できる
• デメリット：臭気が雑排水系統に回りやすく、中水利用への対応が困難。また、問題発生時の原因特定が難しくなる

公共下水道の方式による判断

合流式・分流式の判断は、まず公共下水道の方式を確認することから始まります。

• 公共下水道が分流式の地域：建物内も分流式とし、汚水と雑排水を別系統で公共下水道に接続する
• 公共下水道が合流式の地域：屋外最終排水は合流となるが、建物内は分流式として屋外で合流させる計画が大規模建物では一般的
• 浄化槽処理の地域：建物内は分流式とし、汚水のみ浄化槽で処理する。雑排水は側溝または雨水系統へ放流（自治体の規定を確認）

建物用途別の判断パターン

建物用途に応じた一般的な判断パターンは以下のとおりです。

• オフィスビル：テナント対応の柔軟性から分流式推奨。飲食テナントが入居する可能性も考慮
• 病院・クリニック：感染性排水があるため分流式が基本。特殊排水の前処理も必要
• 飲食店・商業施設：厨房排水の油脂対策のため分流式が基本。グリーストラップの設置が必須
• 工場：生産排水の性質に応じて分流式＋前処理設備が必要
• 集合住宅：住戸内は合流式、共用立管部分は分流式が一般的

阻集器の種類と選定

阻集器は、排水中の油脂・固形物・有害物質を捕集・分離し、下水道や浄化槽への流出を防止する装置です。排水の種類に応じて適切な阻集器を選定します。

グリーストラップ（油脂阻集器）

厨房排水に含まれる油脂分を分離・捕集するための装置です。飲食店・ホテル・社員食堂など厨房のある施設では設置が必須です。

• 容量選定：厨房の規模（食数・調理機器台数）に応じて算定。容量不足は排水詰まりの主要原因のため、余裕を持った容量設定が重要
• 設置位置：厨房排水が合流する前に設置。清掃・点検が容易な位置を選定する
• 清掃頻度：建物所有者への清掃計画の説明が不可欠。一般的には週1〜2回程度の清掃が必要

その他の阻集器

グリーストラップ以外にも、排水の種類に応じて以下の阻集器が使用されます。

• サンドトラップ（砂阻集器）：洗車場・工場・駐車場など、砂や土砂を含む排水の場所に設置。配管の詰まり防止に有効
• ヘアキャッチャー（毛髪阻集器）：美容室・理容室の洗髪排水に設置。毛髪による配管の閉塞を防止
• プラスタートラップ（石膏阻集器）：歯科診療所の洗浄排水に設置。石膏が配管内で固化・閉塞するのを防止
• ガソリントラップ（オイル阻集器）：自動車整備工場など、ガソリン・油脆を含む排水に設置。消防法上の危険物規制にも関係

阻集器の設置位置の原則

• 対象排水が他の排水と合流する前に設置する（阻集効果を最大化）
• 清掃・点検が容易な位置に設置する（アクセスが困難だと清掃が疑われる）
• 厨房内または厨房に近接した場所が望ましい（配管距離を短縮）
• 床仕上げとの取り合いを確認（埋め込み型の場合は床コンクリート前の施工が必要）

排水配管の設計ポイント

配管口径と勾配の基本

• 汚水立管：口径75mm以上（一般的には100mm）。汚物の付着防止のため十分な口径が必要
• 雑排水立管：口径50〜75mm（接続する器具数による）
• 横引き配管の勾配：口径に応じて最低勾配が定められており、65mm以下は1/50以上、75〜150mmは1/100以上が基本

通気管の計画

排水配管には、封水の保護と排水の円滑な流れを確保するための通気管が不可欠です。通気が不足すると、排水時に配管内が負圧になり、トラップの封水が破れて臭気が室内に侵入します。

• 伸頂通気方式：排水立管をそのまま屋上まで延長して大気に開放する方式。最も基本的で確実な通気方法
• ループ通気方式：排水立管と通気立管を各階で接続する方式。高層建物では通気性能が向上
• 特殊継手方式：排水立管に特殊な継手金物を使用し、通気立管を省略する方式。スペース節約に有効だが、適用階数に制限がある

設計時のよくある失敗と対策

汚水・雑排水の分離設計で起こりがちな失敗事例と、その対策を紹介します。

• グリーストラップの容量不足：厨房規模の拡大やテナント変更で排水量が増加し、排水詰まり・油脂流出が発生。将来の規模拡大を見込んだ余裕のある容量設定が重要
• 公共下水道方式の未確認：建物内を合流式で設計したが、公共下水道が分流式で接続できないケース。設計初期に自治体の下水道方式を必ず確認
• 通気不足による封水破れ：通気管の計画不足でトラップの封水が破れ、臭気苦情が発生。排水立管ごとに適切な通気方式を選定
• 阻集器の設置位置の不備：アクセスが困難な位置に設置し、清掃が疑われて配管が詰まるケース。日常的な清掃が行える配置計画が不可欠
• 特殊排水の見落とし：特殊排水（感染性・薬品含有等）を一般排水と合流してしまうケース。建物用途の全排水種類を洗い出し、前処理の要否を確認

まとめ

汚水と雑排水の分離設計は、建物の衛生性・維持管理性・将来の柔軟性に直結する重要な設計事項です。本記事のポイントを整理すると、以下のとおりです。

• 公共下水道の方式を設計初期に確認し、合流式・分流式を正しく判断する
• 建物用途に応じた排水種類（汚水・雑排水・特殊排水）を漏れなく洗い出す
• 阻集器は排水の種類に応じて選定し、清掃しやすい位置に設置する
• 排水配管の口径・勾配・通気方式を適切に計画し、臭気・詰まりを防止する
• グリーストラップの容量は将来拡大を見込んで余裕を確保し、清掃計画も含めて説明する

排水設計は「水が流れて当たり前」の設備だからこそ、問題が発生すると建物の評価を大きく損ねます。設計段階での丁寧な検討が、長期にわたる快適な建物運用の基盤となります。
